Måleinstrument

Som følge av Vegdirektoratets flytting til nytt bygg i 2003, ble det ryddet bort mange gjenstander som ikke lenger var i bruk.
En del av disse gjenstandene ble overført og levert til NVM. Denne gjenstanden kom fra Vegteknisk avdeling.

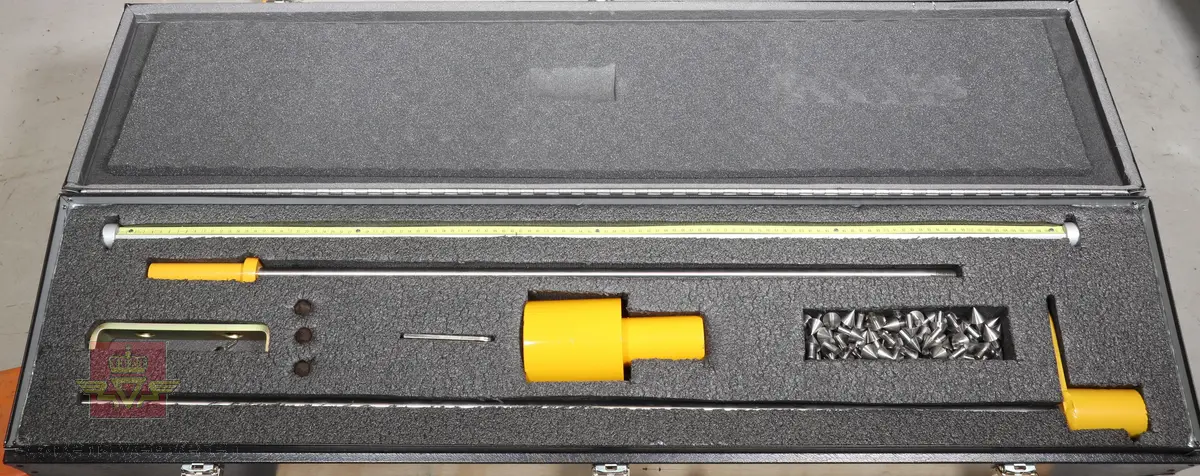

Dette teste-settet var planlagt brukt ved jobbing med jordprøvetaking og geologiske grunnundersøkelser av fyllmasser ved vegbygging.
Utstyret er produsert av SVV uten patent. Det er merket NRRL. Det har aldri vært i bruk.

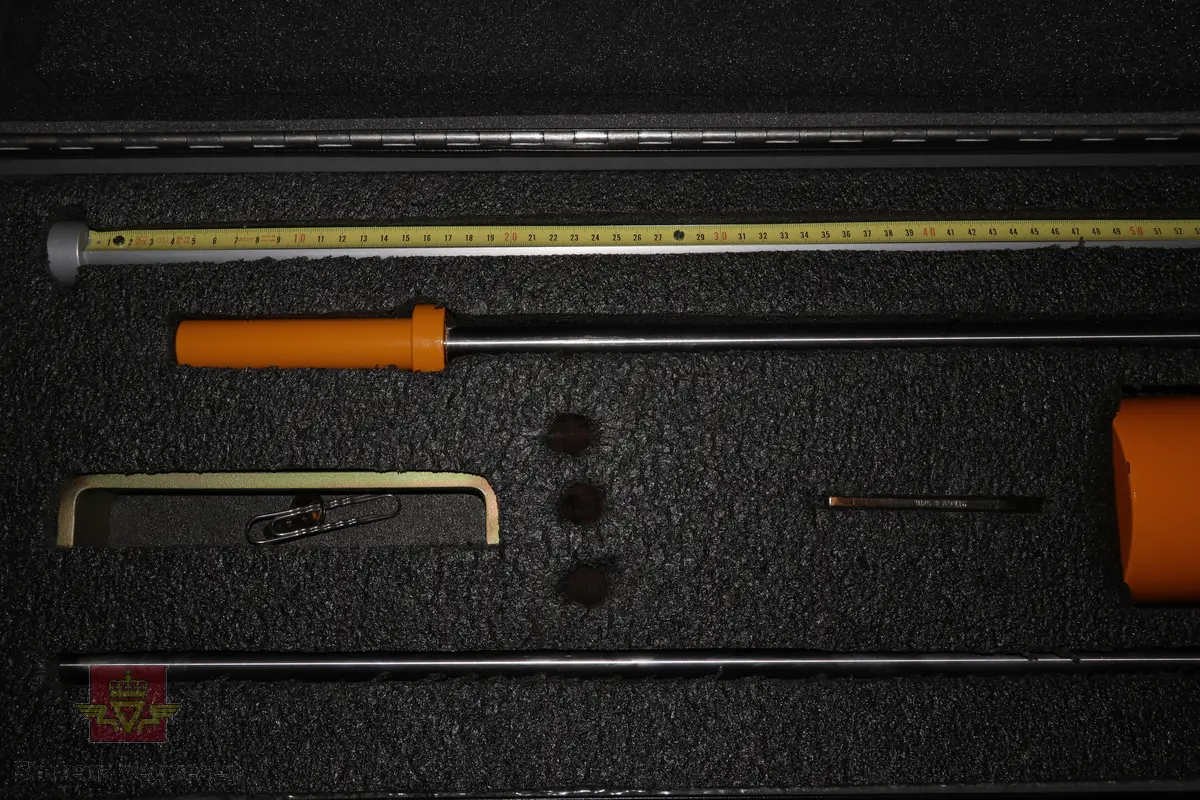

DCP (Dynamic Cone Penetrometer)
DCP er et “lavteknologisk” instrument som egner seg for å vurdere stivheten i vegkroppens lag og i undergrunnen. Det kan gi viktig informasjon om vegkonstruksjonen.

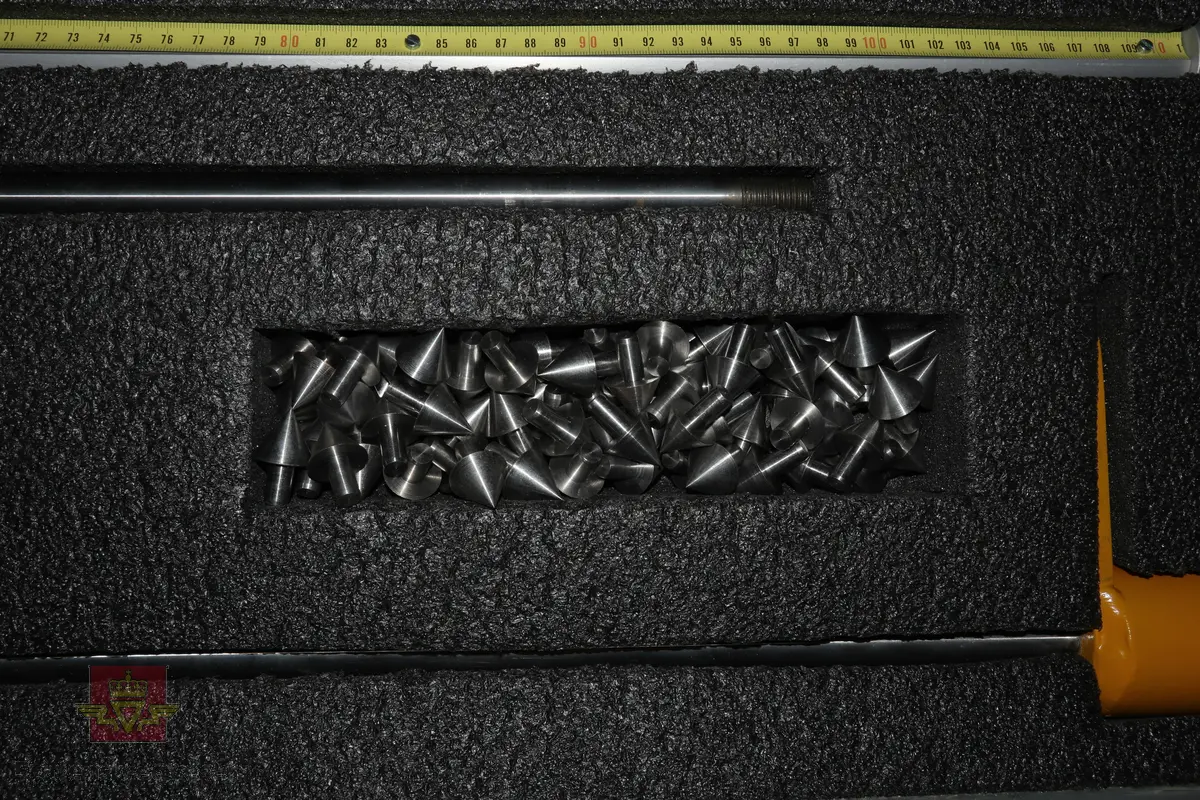

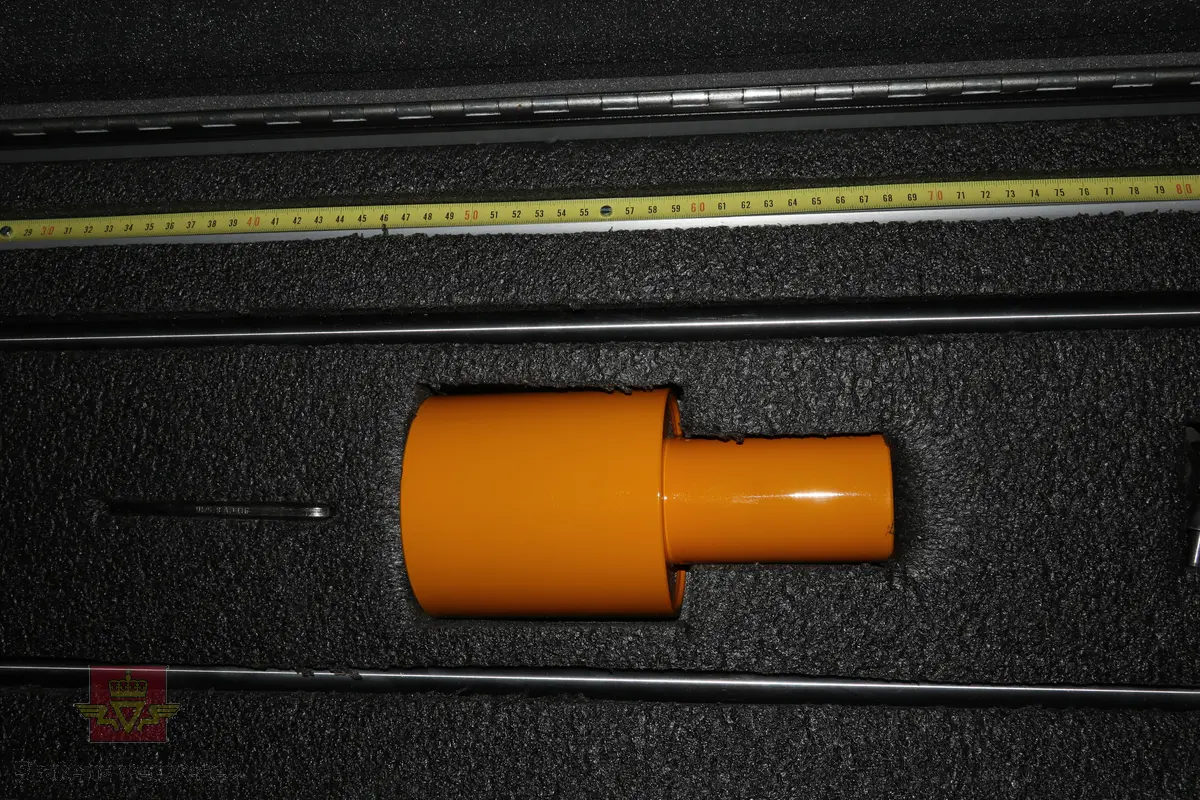

Hovedkomponenten er en kon som trykkes ned i grunnen ved hjelp av en 8 kg slaghammer.

Penetrasjonsdybden for ett eller flere slag registreres (i mm/slag). Målingen avsluttes når konen når planlagt dybde eller hvis penetrasjonsdybden etter 10 påfølgende slag er mindre enn 3 mm/slag.

Etter datainnsamlingen kan resultatene brukes til å beregne CBR-verdi (CBR = California Bearing Ratio) eller E-modulverdier for hver dybde. Ut fra disse verdiene kan en anslå vegens bæreevne.

DCP kan brukes som et praktisk verktøy til for å bestemme tykkelsen av lag i vegkroppen, skjærfastheten for disse lagene og for materialer I undergrunnen, og for å fastlegge teledybden. Det er også mulig å finne sammenhenger mellom DCP-resultater og karakteristiske trekk ved deformasjoner i grunnen.

Men DCP-metoden har noen begrensninger. Den viktigste er at den ikke kan brukes hvis vegkroppen består av grov stein eller rullestein.

Ofte brukes DCP som kontrollreferanse for andre målemetoder, og bruk av den som et primært måleverktøy for lavtrafikkveger i den nordlige periferi vil kreve mer forskning. Men det er et brukbart hjelpemiddel, særlig i undersøkelser av teleløsning og telefront.

På denne videoen vises brukermåten på utstyret:
https://www.youtube.com/watch?v=PUvjeYAU3Oc

Produksjon: 2000 (Antatt av NVM.)
